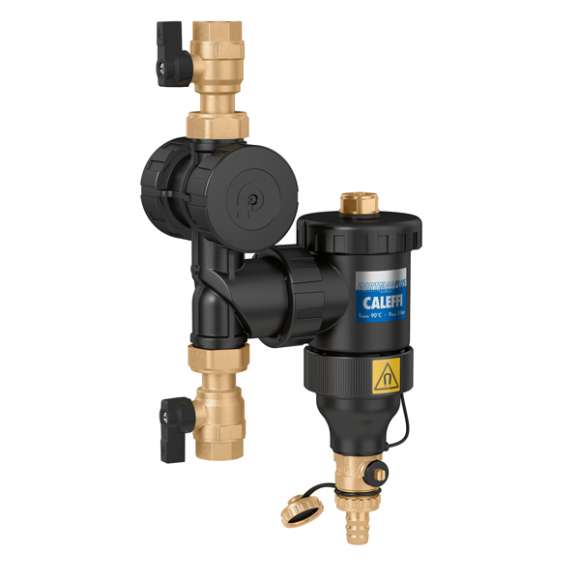

Caleffi Dirtmagplus Multifunktions-Magnet-Schmutzabscheiderfilter 1"

• Multifunktionsgerät mit Schlammabscheider und Filter.
• Speziell für die vollständige Reinigung der Hydraulikkreislauf mit kontinuierlichem Schutz des Generators und seiner Komponenten.
• Technopolymer-Gehäuse.
• Schlammabscheider mit internem Element in Technopolymeren komplett mit Magnet.
• Zwei inspizierbare Filter mit Stahlgewebe:
• 1. erster Durchgang (blaue Farbe) bereits installiert,
• 1 Wartung (grau) im Paket.
• Absperrventile mit Kappe, Korpus aus Messing.
• Für horizontale Montage geeignet entweder vertikal oder im 45°-Winkel.
• Innengewindeanschlüsse.
• Ablasshahn mit Schlauchanschluss.
• Maximaler Betriebsdruck: 3 bar.
• Temperaturbereich: 0–90 °C.

DIRTMAGPLUS – Funktionen und Besonderheiten

• Das Zusammenwirken von Filter und Schmutzabscheider garantiert maximale Effizienz bei der Abscheidung von Verunreinigungen im System bereits beim ersten Durchgang.
• Der dem Filter vorgeschaltete Schmutzabscheider verhindert einen Anstieg der Druckverluste durch fortschreitende Verstopfung.
• Entfernt das im geschlossenen Kreislauf vorhandene Magnetit und schont so die Magnetrotoren der Umwälzpumpen.
• Dank des orientierungsfähigen Anschlusses kann es sowohl an horizontalen als auch an vertikalen Rohren installiert werden.
• Extrem schnelle und effektive Wartung dank der Zwei-Wege-Öffnung des Filters, des leicht abnehmbaren Magnetbandes und des breiten Ablaufs.
• Die vorgeschlagene Filterpatrone besteht aus einem feinmaschigen Vorreinigungsfilter und einem grobmaschigen Wartungsfilter.

Der nach dem Schmutzabscheider angeordnete Filter (blau) mit speziellem Filtergewebe fängt alle im Kreislauf verbleibenden Partikel auf und schließt so die erste Reinigung der Rohrleitungen ab. Dadurch werden Generator und Systemkomponenten geschützt. Optional ist eine zweite Filterpatrone (grau) mit größerem Filtergewebequerschnitt erhältlich, die nach der ersten Reinigung für Wartungsarbeiten eingesetzt werden kann. Die großvolumige Filterpatrone besteht aus zwei Teilen: einem Außengehäuse mit Edelstahlgewebe und einem speziell geformten, internen Schmutzfänger.

Betrieb

Das Multifunktionsgerät besteht aus einem Schmutzabscheider und einem in Reihe geschalteten Patronenfilter. Der Schmutzabscheider trennt Verunreinigungen mithilfe eines internen Elements vom Wasser und hält eisenhaltige Partikel durch zwei Magnete zurück. Der Patronenfilter trennt Verunreinigungen durch mechanische Partikelsortierung anhand ihrer Größe mithilfe eines speziellen Metallgewebefilters. Dadurch wird bereits im ersten Durchgang eine maximale Partikelabscheidung erreicht.
