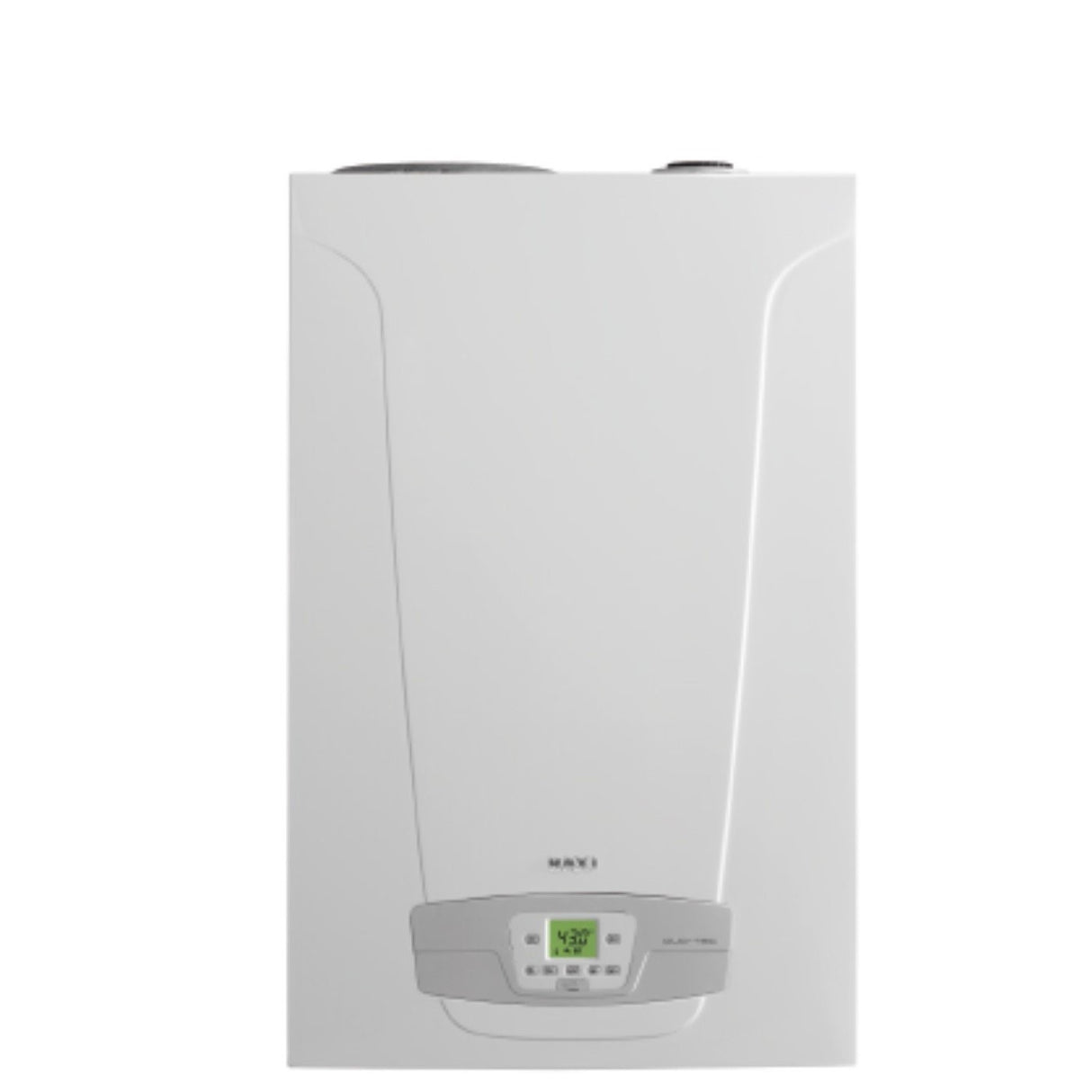

Baxi NUVOLA DUOTEC+ 33 GA Brennwertkessel 40 Lt Methan/LPG-Speicher mit Rauchabzugsset

AUFMERKSAMKEIT Der Heizkessel wird mit Erdgas betrieben. Er kann nach Anpassung durch eine autorisierte Servicestelle auch mit Flüssiggas betrieben werden. Für weitere Informationen wenden Sie sich bitte vorab an den Baxi-Kundendienst.

Technische Merkmale

• ErP-Energieeffizienzklasse (Heizung und Warmwasser): A
• Lastprofil: XL
• Nennwärmeleistung für Brauchwasser in kW 34
• Nennheizleistung kW 28,9
• Nennwärmeleistung für die Warmwasserbereitung in kW 33
• Nutzwirkungsgrad (lvf) Pn – Durchschnittstemperatur 70 °C: 97,7 %
• Ausdehnungsgefäß für Heizung: Fassungsvermögen 7,5 l
• Ausdehnungsgefäßkapazität des Kessels: 2 l
• Warmwassertemperaturregelung °C 35-60
• Kesselkapazität 40 l
• Warmwasserproduktion im Haushalt ?T 25°C l/min 18,9
• Trinkwasserproduktion bei Auslauftemperatur ?T 30°C (1) l/30' 500
• Schutzart: IPX5D
• NOx-Klasse (EN 483) 5
• Abmessungen (HxBxT): 950x600x466 mm; 67,5 kg
• Diät: METHAN oder Flüssiggas

---

Duo-Tec+ Cloud

Digitales Bedienfeld

Die Duo-tec E-Heizkesselreihe verfügt über ein neues digitales Bedienfeld mit hintergrundbeleuchtetem LCD-Display. Dank separater Tasten zur Einstellung der Warmwasser- und Heiztemperatur ist die Bedienung noch übersichtlicher und einfacher. Alle Informationen lassen sich intuitiv und direkt auf dem Display ablesen und die Betriebsparameter einstellen.

---

Effizienz und Einsparungen

Großer Modulationsbereich:

• Höhere Effizienz durch weniger Ein-/Ausschaltzyklen: Bei einem hohen Modulationsgrad führt die Reduzierung kontinuierlicher Ein-/Ausschaltzyklen zu einer deutlichen Verbrauchsreduzierung (8–10 %) und einer gleichwertigen Reduzierung der Schadstoffemissionen.

• Anpassung der erzeugten Wärmeleistung an die abgegebene Leistung, um eine übermäßige Überhitzung/Abkühlung der Räume zu vermeiden.

---

GAC-Gas-Adaptive-Control

Es handelt sich um ein innovatives System, das dank neuer Steuerelektronik und eines neuen elektronischen Gasventils eine automatische Verbrennungssteuerung gewährleistet, um konstant maximale Wirkungsgrade zu erzielen.

Vorteile:

• Es gibt keine manuellen Eingriffe – weniger Messungen, Kalibrierungen

• Bei diesem System passt sich der Kessel automatisch an die Gasqualität (Methan) und die Länge der Abgasrohre an und gewährleistet so eine konstante Effizienz.

• Der Kessel reguliert sich zudem ständig selbst, um maximale Wirkungsgrade zu gewährleisten, was dank kontinuierlicher Emissionsüberwachung zu einer Reduzierung des Gasverbrauchs und einer geringeren Umweltbelastung führt.

---

Vollmodulierende Pumpe mit Entlüftung

Die Umwälzpumpe kann mit maximaler Drehzahl, mit minimaler Drehzahl oder im „automatischen“ Modus betrieben werden: Im letzteren Fall wird die Drehzahl (min./max.) so gewählt, dass die Vorlauf-/Rücklauftemperatur ΔT im Heizbetrieb konstant bei 20°C bleibt. Dadurch wird eine deutliche Reduzierung des Pumpenverbrauchs und, aufgrund der geringeren mechanischen Belastungen (im Vergleich zu einer Pumpe, die immer mit maximaler Drehzahl arbeitet), auch der Wartungskosten gewährleistet.

Wir empfehlen, beim ersten Einschalten des Geräts die automatische Entlüftungsfunktion zu aktivieren.Diese Funktion ermöglicht es Ihnen, Luft aus dem Heizkreislauf zu entfernen und dadurch mögliche Verstopfungen des Kessels, Überhitzung des Systems usw. zu vermeiden.

---

Richtlinien für den Austausch eines herkömmlichen Heizkessels durch einen neuen Brennwertkessel

Es können zwei Hauptprobleme auftreten:

• Schornsteine ​​und Rauchrohre
• Kondensatablauf

Um die oben genannten Probleme zu beheben, empfiehlt Baxi Folgendes:

die Verwendung eines Ø50 mm Auspuffrohrs

Baxi hat tatsächlich ein System entwickelt, das eine einfache Installation in bestehenden Abgasleitungen ermöglicht (für 24-kW-Modelle).

Bei Brennwertkesseln liegt die Neuheit in den niedrigen Abgastemperaturen, die den Einsatz bestimmter Kunststoffe ermöglichen. Vorhandene Abgasleitungen aus Edelstahl 316, die fachgerecht installiert und mit für feuchte Abgase geeigneten Dichtungen versehen sind, können problemlos an die neuen Kessel angeschlossen werden. Die Verwendung von Aluminium-Abgasleitungen ist jedoch strengstens verboten. Aluminium ist nämlich nicht beständig gegen das saure Kondenswasser in den Abgasen.

(*) Jede Biegung mit einem Durchmesser von Ø50 mm verringert die Länge des Abflusses um 4 m.

---

die Verwendung der Kondensatablaufpumpe

Dieses Set von Baxi wurde speziell für die Kondensatableitung von Brennwertkesseln entwickelt: Die Pumpe ermöglicht die Einrichtung von Kondensatablaufsystemen, wenn in der Nähe des Kessels kein natürlicher Abfluss vorhanden ist. Brennwertkessel erzeugen aufgrund des Kondensationsprinzips Kondenswasser. Dieses Wasser muss daher über spezielle Abflüsse entsorgt werden. Ist das Gefälle nicht ausreichend und kann das Kondenswasser nicht durch Schwerkraft abfließen, muss eine Pumpe installiert werden, um es in die Abflüsse zu befördern. Die verwendeten Pumpen sind zudem mit speziellen Rückschlagventilen ausgestattet, um eine bakterielle Verunreinigung durch mögliche Stagnation und Rückfluss von Abwasser zu verhindern. Durch die Nutzung von Gebäuden entfällt die Notwendigkeit sperriger Rohrleitungen.

---

Eigenschaften:

• Breiter Modulationsbereich 1:7, höhere Effizienz und Geräuschlosigkeit
• GAC (Gas adaptive Steuerung): automatische Verbrennungssteuerung
• Bis zu 500 Liter heißes Wasser in 30 Minuten (≥ 30 °C)
• 40-Liter-Edelstahlkessel
• Digitales Bedienfeld mit großem, hintergrundbeleuchtetem LCD-Display
• Kompatibilität mit dem Baxi Mago (Zubehör auf Anfrage) zur Fernsteuerung des Heizkessels
• Hygienisches Ausdehnungsgefäß serienmäßig (für das 33-kW-Modell) und als Zubehör (für das 24-kW-Modell) erhältlich.
• Anschluss an ein starres und flexibles Abgasrohr mit Ø50 mm: Lösung für die Schornsteinsanierung - Mod.24 kW Gesamtlänge 40 Meter (Ansaugung + Abgas)
• Standard-Installationsset (Gashahn/Sanitäranschluss/Teleskopverschraubungen)

Hydrauliksystem

• Elektrisches Dreiwege-Umschaltventil
• Edelstahl-Vormischbrenner
• Edelstahl-Wasser-Abgaswärmetauscher
• Edelstahlkessel
• Modulierender Ventilator mit elektronischer Drehzahlregelung
• Automatische Umgehung
• Hocheffiziente Umwälzpumpe mit voller Modulation
• Antiblockiersystem mit Pumpe und Dreiwegeventil, das alle 24 Stunden eingreift
• Sicherheitsventil für 3-bar-Heizkreis
• 8-bar-Kesselsicherheitsventil
• Sanitär-Ausdehnungsgefäß (2 Liter) serienmäßig für Mod. 33 GA VES
• Vorkehrungen für hygienische Rückführung

Thermoregulationssystem

• Klimatisierung serienmäßig (externe Sonde optional erhältlich)
• Vorkehrung für den Anschluss an ein Zonensystem

Steuerungssystem

• Sicherheitsthermostat gegen Überhitzung des Wasser-/Abgaswärmetauschers
• Hydraulischer Druckschalter, der die Gaszufuhr bei Wassermangel unterbricht
• Sicherheitsthermostat gegen Abgasüberhitzung
• Temperaturregelung mittels NTC-Sonden
• Anti-Legionellen-Funktion
• Gesamt-Frostschutzvorrichtung
• Elektronisches Thermometer
• Digitales Manometer für Heizkreise

---

Produktgarantie: Alle auf unserer Website angebotenen Produkte sind neu und originalverpackt. Die Garantie für diesen Artikel beträgt: 24 Monate ab Kaufdatum.

• Gewicht: 75.0 kg
• Energieeffizienzklasse: ZU
• Energieklasse Warmwasserbereitung: A
• Energieklasse Heizung: A
• Gas: Metano/Gpl
• Länge: 1
• Quadratmeter: 220
• Gewicht (kg): 75
• Leistung (kW): 33
• Nennleistung: 33
• Beheizbare Fläche (m²): 220
• Typologie: Ad accumulo
